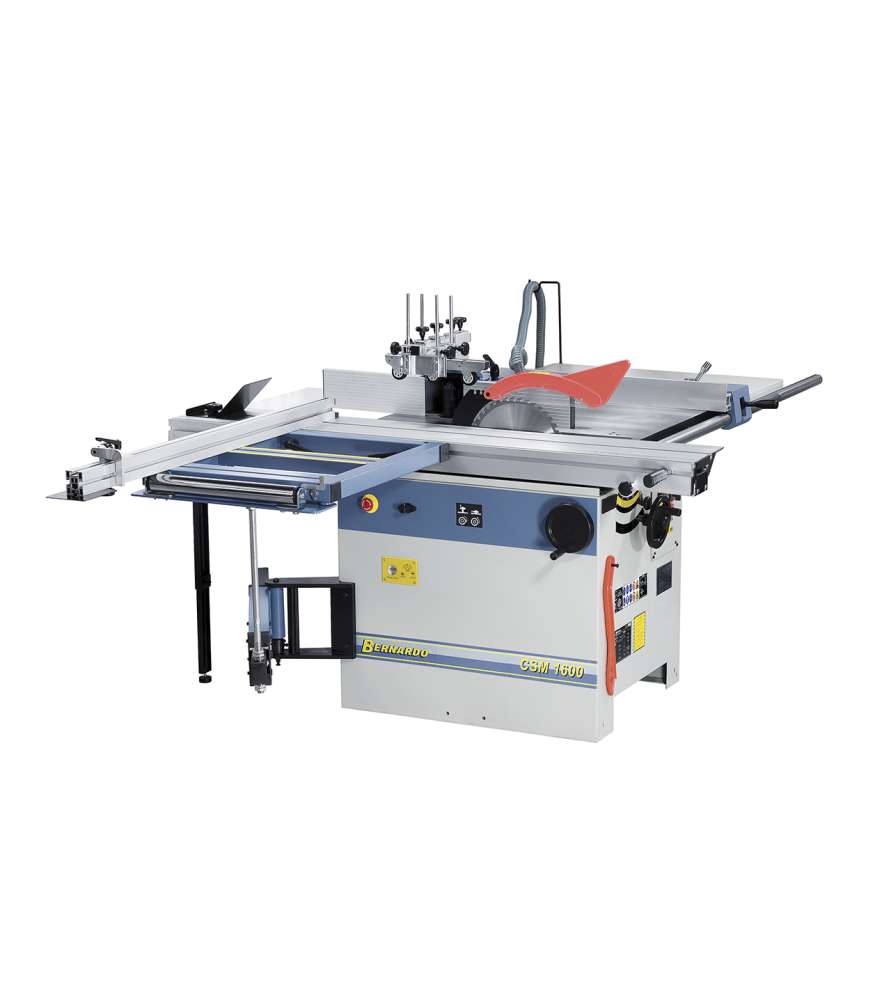

Diese kombinierte Oberfräse Bernardo CSM 1600 ist mit einem leistungsstarken Motor ausgestattet, der einen optimalen Schnitt garantiert!

Vorteile der Kombi-Frässäge Bernardo CSM1600:

• Spindelhöhenverstellung durch Kurbel an der Stirnseite, Ablesung auf Skala
• Schieberolltisch zur Vereinfachung des Handlings von Großteilen
• Ausziehbare Teleskopführung (bis 2260 mm), vorne oder hinten am Doppelrollwagen verwendbar
• Teleskop-Längsanschlag mit Klappanschlag mit Feineinstellung serienmäßig
• Aluminiumteile (Schneidwagen, Führungen etc.) eloxiert
• LED-Geschwindigkeitsanzeige für schnelles und einfaches Ablesen
• Aluminium-Schlitten mit gehärteten Führungen

Technische Eigenschaften der kombinierten Oberfräse Bernardo CSM1600:

Kreissäge :

• Abmessungen Tisch: 860 x 450 mm
• Tischhöhe: 850 mm
• Tischverlängerung: 500 x 310 mm
• Seitentischverlängerung: 800 x 880 mm
• Rollenverschiebetisch: 750 x 580 mm
• Schneidwagen: 1600 x 270 mm
• Schiebetischhub: 1600 mm
• Durchm. Maxiklinge: 315 x 30 mm
• Maximale Schnitthöhe bei 90° / 45°: 100 / 80 mm
• Schnittbreite mit Parallelanschlag: 1270 mm
• Messerrotationsgeschwindigkeit: 4500 U/min
• Ritzgeschwindigkeit: 8500 U/min
• Vorritzer: 2-100 x 20 mm
• ø Saugdüse: 100 mm
• Dauerleistung S1 100 %: 2,8 kW (3,8 PS)
• Leistung S6 40 %: 3,9 kW (5,3 PS)

Frässäge :

• Schaftdurchmesser: 30 mm
• Einstellbare Höhe: 100 mm
• Öffnung im Tisch: 80 / 100 / 140 / 190 mm
• Maximale Werkzeughöhe: 100 mm
• Durchm. maximale Werkzeuggröße:
• beim Fräsen: 180 mm
• im Zapfen: 200 mm
• Spindeldrehzahl: 1800 / 3000 / 6000 / 9000 U/min
• Dauerleistung S1 100 %: 2,8 kW (3,8 PS)
• Leistung S6 40 %: 3,9 kW (5,3 PS)
• Spannung: 400 V
• Maschinenabmessungen (B x T x H): 1600 x 3010 x 1250 mm
• Gesamtgewicht ca. : 352kg

Die Bernardo CSM1600 Holzkombination kommt mit:

• Hartmetallklinge 315 x 3,0 x 30 mm / 40 Zähne
• 2-teiliger Vorritzer 2-100 x 20 mm / 24 Zähne
• Sägeblattschutz mit Absaugdüse und Schlauch
• Gehrungslehre mit Exzenterklemmung
• Pantograph-Unterstützung
• Tischverlängerungen (hinten und seitlich)
• Teleskopführung
• Feinjustierbarer Parallelanschlag
• Rollschiebetisch
• Router-Haube
• Schleifhülse Durchm. 75mm
• Schutz- und Stützvorrichtung
• Drehrichtungsumkehr der Frässpindel
• LED-Geschwindigkeitsanzeige
• Druckknopf
• Service-Tools

Wichtige Probois-Empfehlung für viele Holzbearbeitungsmaschinen:

Überprüfen Sie vor dem Start immer das Innere Ihrer Maschine, prüfen Sie, ob die Riemen richtig montiert sind, ziehen Sie die Schrauben fest usw., da die verschiedenen Transporte Vibrationen verursachen.

Verwenden Sie immer ein 2,5² langes Verlängerungskabel

Das Verlängerungskabel darf 10 Meter nicht überschreiten und nicht aufgerollt werden

Die Verwendung von Trommeln, Triolen oder Multisteckern ist VERBOTEN

Haben Sie einen Standard-Stromzähler mit Nullleiter und Erde

Arbeiten Sie für Ihre Gesundheit und für die Garantie der Maschine immer mit einem Späneabsauger

Arbeiten Sie immer mit angebrachten Schutzvorrichtungen

Arbeiten Sie nicht mit stumpfen oder stumpfen Werkzeugen, da dies den internen Mechanismus beschädigen kann.
