Allgemeine Beschreibung der Bernardo Proficenter 700 Top Metalldreh- und Fräsmaschine mit 2-Achs-Digitalanzeige:

• Ideal für die Bearbeitung von Stahl, NE-Werkstoffen und Kunststoffen
• Serienmäßig mit elektronischem Drehzahlregler
• Hohe Rundlaufgenauigkeit der gehärteten Spindelnase (≤ 0,009 mm)
• Einstellbare Kegellagerspindel der Klasse P5
• Serienmäßig mit Gleitschiene für automatischen Längs- und Quervorschub
• Massiver Rahmen mit induktiv gehärtetem und geschliffenem Bankschlitten
• Digitale Anzeige von Spindelhub und Drehzahl
• Beidseitig schwenkbarer Fräskopf zum Eckbohren, Fasenfräsen etc.
• Senken und Anheben der Spindel per Hebel, Feineinstellung per Kurbel
• Gleichstrommotor mit Frequenzumrichter für besseren Wirkungsgrad und hohes Drehmoment

Technische Daten der Bernardo Proficenter 700 Top Metalldreh- und Fräsmaschine mit 2-Achs-Digitalanzeige:

Metalldreh

• Zwischen Mitten: 700 mm
• Spitzenhöhe: 150 mm
• Bearbeitbarer Durchmesser über dem Bett: 300 mm
• Spindeldurchgang: 38 mm
• Spindelkonus: CM 5
• Drehzahlbereich, variabel: 70 - 380/380 - 2000 U/min
• Längsvorschübe: (14) 0,07 - 0,65 mm / U
• Quervorschübe: (11) 0,03 - 0,12 mm / U
• Metrische Gewinde: (18) 0,2 - 3,5 mm
• Zollgewinde: (21) 8 - 56 tpi
• Reitstockpinolenhub: 85 mm
• Reitstockhülsenkonus: CM 3
• T-Nut-Maße des Schlittens: 12 mm
• Dauerleistung S1 100%: 0,85 kW / 230 V
• Leistung S6 40%: 1,1 kW / 230 V

Fräse

• Maximaler Bohrdurchmesser: 20 mm
• Max. Planfräskapazität: 63 mm
• Max. Fräskapazität: 20 mm
• Schwanenhals: 170 mm
• Spindeldrehzahl, variabel: 50 - 2250 U/min
• Spindelkonus: CM 2
• Verstellbarer Fräskopf: -90° bis +90°
• Fräskopf-Höhenverstellung: 260 mm
• Dauerleistung S1 100 %: 0,60 kW / 230 V
• Leistung S6 40%: 0,90 kW / 230 V
• Maschinenabmessungen (B x T x H) *: 1380 x 640 x 1020 mm
• Gesamtgewicht ca. : 298 kg

* ohne Sockel

Die Bernardo Proficenter 700 Top Metall-Dreh- und Fräsmaschine mit 2-Achs-Digitalanzeige wird geliefert mit:

• 2-Achsen-Digitalanzeige i200 mit LCD-Bildschirm
• 3-Backenfutter DK11-160 mm
• 160 mm Flansch
• Spannfutter 1 - 13 mm / B 16
• Spannfutterwelle CM 2 / B 16

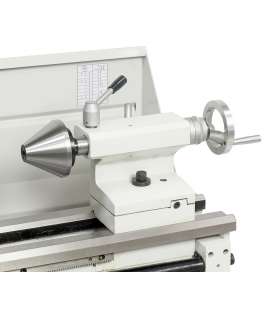

• Feste Reitstöcke
• Austauschbare Kettenräder
• 4-Positionen-Revolver
• Drehmomentbegrenzer
• Mikrometrische Längsführung
• Quer- und Oberwagen
• Frequenzumwandler
• Zugstange M 10
• Digitale Tiefenanzeige
• Digitale Geschwindigkeitsanzeige
• Futterschutz
• Spindelschutz
• Hinteres Gehäuse
• Service-Tools
