Le combiné à bois Bernardo CWM260F offre 6 opérations indispensables en menuiserie !

C'est le combiné idéal du bricoleur et de l'amateur averti qui pourra dégauchir, raboter, scier, toupiller, tenonner et mortaiser à domicile même dans un espace réduit grâce à son gabarit compact !

Le combiné à bois Bernardo CWM260F avec chariot de 1600 mm existant uniquement en triphasé est la machine identique au combiné à bois Jean l'ébéniste COMB250 en monophasé mais avec un chariot plus long.

Recommandation importante de Probois pour de nombreuses machines à bois tel que ce combiné :

• Avant la mise en route toujours vérifier l'intérieur de sa machine, voir si les courroies sont mises correctement, resserrer les boulons, graisser les tables, etc... car les différents transports occasionnent des vibrations.
• Toujours utiliser une rallonge électrique de 2,5² de grosseur de fil
• La rallonge ne doit pas excéder 10 mètres et ne doit pas être enroulée
• L'utilisation de touret, triplettes ou multi-prises est INTERDIT
• Prévoir un compteur électrique avec des fusibles spéciaux démarrage machine d'au moins 16A
• Avoir un compteur électrique aux normes avec neutre et terre
• Toujours travailler avec un aspirateur à copeaux pour votre santé et pour la garantie de la machine
• Toujours graisser les tables en fonte avec du glisse-bois
• Toujours travailler avec les protections en place
• Ne pas travailler avec des fers désaffûtés ou émoussés cela peut endommager le mécanisme, l'avance de la raboteuse, casser la courroie
• La machine ne démarre pas ? Sans doute le carter d'éjection des copeaux est mal mis en place côté dégauchisseuse raboteuse, c'est une sécurité !

Description générale du combiné à bois Bernardo CWM260F :

• Les moteurs : 230V/50Hz; 2Kw/2,5CV pour la dégau-rabot, 2,2Kw/3CV pour la toupie et scie circulaire.
• Tables de dégau en fonte relevées permettant un accès facile à la fonction rabotage.
• Capot de protection offrant une évacuation optimale des copeaux.
• La table est maintenue par un fût central en acier et une barre de guidage.
• La Dégau-Rabot peut être facilement séparable de la toupie scie pour des besoins de manutention passant ainsi dans une porte de 600 mm.
• Guide de dégauchissage de grandes dimensions en alu permettant un réglage facile et précis de 45° à 90 °.
• Pont de protection escamotable offrant sécurité lors de l'usinage et un accès aisé aux 3 fers.
• L'arbre à 3 fers donne un état de surface remarquable.
• Rouleau d'entrainement strié et linguets anti-rejet.
• Lèvres anti-bruit de série.Réduit le bruit d'environ 10 dB(A) Laeq.

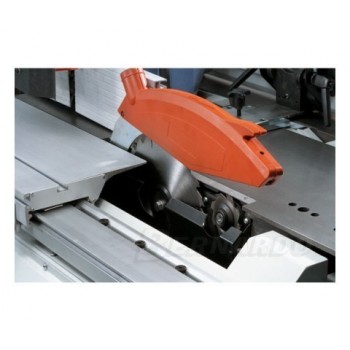

• Chariot alu ras de lame. Guidage précis par billes en acier sur pistes en acier.
• Inciseur réglable permettant une coupe sans éclats des panneaux revêtus (stratifié, mélaminé, placages, contreplaqué...).
• Cadre de chariot stable et rigide servant pour la mise à format des grands panneaux.
• Règle télescopique avec butée permettant : Coupe d'équerre, coupe d'onglet de 0 à 45° et tenonnage.
• Guide d'onglet avec tablette 300 x 245 mm, angle de -45° à 45 °, guide extensible jusqu'à 700 mm se fixe sur le chariot.
• Guide parallèle en alu à 2 positions : Pour coupe droite et coupe d'angle de 0 à 45°.
• Pupitre de commande facilement accessible et simple d'utilisation, guides ergonomiques.
• Les volants sont équipés d'une poignée rabattable évitant toute gène.
• Guide de toupie de sécurité à barrettes en alu, presseur horizontal et vertical assurant une protection optimale lors de l'usinage.
• Réglage micrométrique du guide de sortie.
• Mortaiseuse à mêche, table en fonte, réglage facile et précis. Mandrin de grande capacité (Ø16mm) type WESCOTT.
• Poids : 390 kg

Caractéristiques techniques de chaque opération du combiné Bernardo CWM260F :

Dégauchissage - rabotage :

• Longueur totale tables dégau : 1085 mm
• Largeur tables dégau - rabot : 250 mm
• Long. table rabotage : 600 mm
• Inclinaison guide de dégau : 0 - 45°
• Hauteur de rabotage : 190 mm
• Diamètre de l'arbre : 75 mm
• Nombre de fers : 3
• Vitesse d'avance débrayable : 8 m / min
• Prise de copeaux max. dégau : 4
• Prise de copeaux max. rabotage : 3
• Rotation de l'arbre : 4000 t / min
• Diamètre de la buse d'aspiration : 100 mm
• Hauteur de travail : 1080 mm
• Moteur 400V de 2,0 KW (2,7CV)

Mortaiseuse :

• Mandrin type WESCOTT 0 - 16 mm - Rotation gauche
• Course table verticale 80 mm
• Course table horizontale 160 mm
• Course profondeur 100 mm
• Dimensions table 368 x 161 mm

Toupie - tenonnage :

• Dimensions table fonte 1045 x 300
• Avec rallonge en tôle laquée 1325 x 300
• Dimensions surface de travail 1325 x 300
• Diamètre de l'arbre 30 mm
• Diamètre du puits 150 mm
• Diamètre max. d'outil dans le carter 165 mm
• Course / hauteur de l'arbre 130 / 108
• 3 vitesses par poulie 3500 - 5500 - 7000 tr/ min
• Moteur 400V de 2,2 KW (3 CV)

Sciage :

• Dimensions chariot en alu 1600 x 240
• Dimensions surface de travail 1080 x 790
• Dimensions table fonte 1045 x 300
• Dimensions cadre de chariot 600 x 420
• Règle extensible jusqu'à 2 m
• Largeur de coupe au guide parallèle 550 mm
• Ras de lame course 1600 mm
• Diamètre de la lame 250 mm
• Diamètre de l'inciseur 80 mm
• Hauteur de coupe à 45° et 90° 65 et 45 mm
• Vitesse de la lame 4050 tr / min
• Vitesse de l'inciseur 6300 tr / min
• Moteur 400V de 2,2 KW (3 CV)

Pensez également au kit de déplacement afin de pouvoir déplacer facilement votre combiné si celui-ci n'a pas sa place définitive dans votre atelier.

Ce combiné à bois Bernardo CWM260F existe également avec un chariot plus long en 1200 mm : voir en cliquant ici !

IMPORTANT POUR LA LIVRAISON ET MISE EN ROUTE DES MACHINES XS !

Les machines XS sont expédiées uniquement par camion 19 tonnes avec haillon. Le lieu de livraison doit impérativement être prévu pour que ce type de camion puisse s'approcher et manoeuvrer facilement. En cas d'accès impossible par ce type de camion, la machine devra rester au dépôt du transporteur proche du client qui organisera alors l'enlèvement par ses propres moyens (remorque, fourgonnette). Si le transporteur a la possibilité de proposer une livraison par camion plus petit, les frais supplémentaires seront à la charge du client et devront être réglés avant la livraison. Mise en route : Les prix ne comprennent pas le montage ou l'installation électrique qui doit être faite par un professionnel afin d'éviter tous dommages sur les moteurs et circuits électriques de la machine que la garantie ne pourra couvrir.
