Le combiné à bois Bernardo CU310F offre 6 opérations indispensables en menuiserie !

C'est le combiné idéal du bricoleur et de l'amateur averti qui pourra dégauchir, raboter, scier, toupiller, tenonner et mortaiser à domicile même dans un espace réduit grâce à son gabarit compact !

Recommandation importante de Probois pour de nombreuses machines à bois tel que ce combiné :

• Avant la mise en route toujours vérifier l'intérieur de sa machine, voir si les courroies sont mises correctement, resserrer les boulons, graisser les tables, etc... car les différents transports occasionnent des vibrations.
• Toujours utiliser une rallonge électrique de 2,5² de grosseur de fil
• La rallonge ne doit pas excéder 10 mètres et ne doit pas être enroulée
• Prévoir un compteur électrique avec des fusibles spéciaux démarrage machine d'au moins 20A
• Avoir un compteur électrique aux normes avec neutre et terre
• Toujours travailler avec un aspirateur à copeaux pour votre santé et pour la garantie de la machine
• Toujours graisser les tables en fonte avec du glisse-bois
• Toujours travailler avec les protections en place
• Ne pas travailler avec des fers désaffûtés ou émoussés cela peut endommager le mécanisme, l'avance de la raboteuse, casser la courroie
• La machine ne démarre pas ? Sans doute le carter d'éjection des copeaux est mal mis en place côté dégauchisseuse raboteuse, c'est une sécurité !

Description générale du combiné à bois Bernardo CU310F :

• Puissants moteurs pour garantir un résultat optimal même en fonctionnement prolongé
• Table coulissante à rouleau très stable pour les grands panneaux lourds
• Bâti machine en acier et fonte grise, indéformable
• Guide télescopique extensible, à monter sur la table coulissante à l'avant ou à l'arrière
• Guide inclinable (90° à 45°) avec grande surface de travail
• Affichage électronique de vitesse à LED pour la fraiseuse
• De série avec mortaiseuse (capacité 16 mm)
• Robuste capot de toupie avec rails de guidage anodisés
• Broche de fraisage à équilibrage dynamique pour un fonctionnement précis
• Raboteuse avec arbre à 3 fers à roulements de précision
• Dimensions de la machine : 2000 x 2990 x 1250 mm
• Poids : 565 kg
• Machine triphasée

Caractéristiques techniques de chaque opération du combiné Bernardo CU310F :

Dégauchisseuse raboteuse :

• Dimensions des tables de dégauchisseuse mm : 1390 x 310
• Largeur de dégauchissage mm : 310
• Hauteur du bois en rabotage mm : 5-225
• ø de l'arbre mm : 70
• Nombre de fers : 3 (310x25x3.0 mm)
• Profondeur de passe max : 4
• Vitesse de rotation tr/mn : 4800
• Vitesse d'avance du bois : 7
• Diamètre de sortie pour l'aspiration mm : 100
• Moteur tri puissance : 2.8 kw = 3,8 CV (3,9 kw en S6 = 5,3 CV)

Mortaiseuse :

• mandrin de 0-16 mm
• Course en profondeur jusqu'à 155 mm
• Course latérale : 285 mm
• Table 200x500 mm

Scie circulaire avec inciseur :

• Table fonte 830x300 mm avec rallonge arrière tôle de 505x300 mm.
• Chariot coulissant ras de lame 2000x270 mm.
• Inciseur inclus diamètre 100x20x3 mm, rotation 8500 trs
• Vitesse de 4500 t/min pour la lame.
• Diamètre de la scie sans inciseur : 315
• Diamètre de la scie avec inciseur : 254
• Diamètre de l'alésage mm : 30
• Hauteur de coupe de la scie (dia 315) mm : 100
• Hauteur de coupe de la scie (dia 305) à 45°, mm : 80
• Hauteur de coupe de la scie (dia 254) mm : 70
• Hauteur de coupe de la scie (dia 254) à 45° mm : 55
• Longueur de coupe max, mm : 2000
• Largeur de coupe 630 mm :
• 300 mm table de la scie + 300 mm table de la dégau
• Diamètre de sortie pour l'aspiration mm : 100
• Moteur tri puissance : 2.8 kw = 3,8 CV (3,9 kw en S6 = 5,3 CV)

Toupie 4 Vitesses :

• Diamètre de l'arbre mm : 30
• Hauteur de l'arbre mm : 100
• ø d'outil maxi. mm dans le carter : 200
• ø d'outil maxi. mm dans le puits : 180
• Vitesses rotation : 1800/3000/6000/9000 trs/mn
• Diamètre de sortie pour l'aspiration mm : 100
• Moteur tri puissance : 2.8 kw = 3,8 CV (3,9 kw en S6 = 5,3 CV)
• Chariot de tenonnage aluminium coulissant ras de lame avec cadre inclus, d'une course de 2000 mm.

 Le combiné Bernardo CU310F est livré avec :

• Fer 310 x 25 x 3 mm
• Rallonge de table de rabotage à rouleau
• Mortaiseuse
• Mandrin Westcott 0 - 16 mm
• Bride excentrique
• Tourillonneuse (16 / 20 / 22 / 25 mm)
• Lame carbure 254 x 3,0 x 30 mm / 40 dents
• Inciseur 2 parties 2-100 x 20 mm / 24 dents

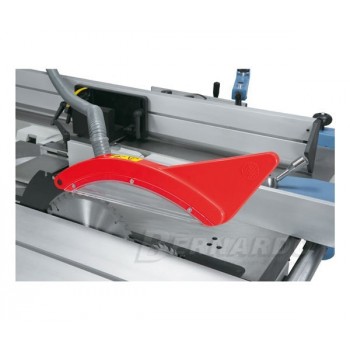

• Protecteur de lame de scie avec buse d'aspiration et flexible
• Guide d'onglet avec bride excentrique
• Rallonge de table
• Guide télescopique avec butées escamotables
• Table coulissante à rouleau
• Capot de toupie
• Manchon abrasif diam. 75 mm
• Réglage de hauteur de la broche de fraisage avec loupe
• Inversion du sens de rotation de la broche de fraisage

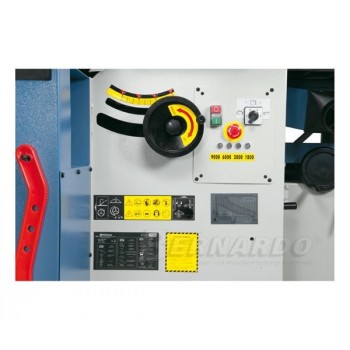

• Affichage de vitesse à LED
• Poussoir
• Outillage de service

TRES IMPORTANT POUR LA LIVRAISON !

La livraison de ce combiné à bois très lourd (650 kg brut env) nécessite un gros camion avec haillon ! Le lieu de livraison doit impérativement être prévu pour que le camion puisse s'approcher facilement. En cas de lieu de livraison difficile d'accès, il faut nous en informer pour que l'usine puisse commander un camion plus petit mais des frais de livraison s'appliqueront alors pour cette demande spéciale. Les frais de livraison devront être réglés avant expédition.

Le combiné arrive dans une caisse bois. Nos prix ne comprennent pas le montage des différents accessoires tels que le chariot, les protecteurs, les guides... ni l'installation.
