Le combiné à bois Jean l'ébéniste COMB305 offre 5 opérations indispensables en menuiserie !

C'est le combiné idéal du bricoleur et de l'amateur averti qui pourra dégauchir, raboter, scier, toupiller et tenonner à domicile même dans un espace réduit grâce à son gabarit compact !

Le combiné à bois Jean l'ébéniste COMB305 est livré d'origine avec un guide à barettes sur la toupie et un guide de travail à l'arbre !

En option : la mortaiseuse et kit de déplacement

Recommandation importante de Probois pour de nombreuses machines à bois tel que ce combiné :

• Avant la mise en route toujours vérifier l'intérieur de sa machine, voir si les courroies sont mises correctement, resserrer les boulons, graisser les tables, etc... car les différents transports occasionnent des vibrations.
• Toujours utiliser une rallonge électrique de 2,5² de grosseur de fil
• La rallonge ne doit pas excéder 10 mètres et ne doit pas être enroulée
• L'utilisation de touret, triplettes ou multi-prises est INTERDIT
• Prévoir un compteur électrique avec des fusibles spéciaux démarrage machine d'au moins 16A
• Avoir un compteur électrique aux normes avec neutre et terre
• Toujours travailler avec un aspirateur à copeaux pour votre santé et pour la garantie de la machine
• Toujours graisser les tables en fonte avec du glisse-bois
• Toujours travailler avec les protections en place
• Ne pas travailler avec des fers désaffûtés ou émoussés cela peut endommager le mécanisme, l'avance de la raboteuse, casser la courroie
• La machine ne démarre pas ? Sans doute le carter d'éjection des copeaux est mal mis en place côté dégauchisseuse raboteuse, c'est une sécurité !

Description générale du combiné à bois Jean l'ébéniste COMB305 :

• Doté de 3 moteurs monophasés 230V/50Hz; 2Kw/2,5CV pour la dégau-rabot, 2,2Kw/3CV pour la toupie et scie circulaire
• Tables de dégauchisseuse en fonte relevées permettant un accès facile à la fonction rabotage.
• Capot de protection offrant une évacuation optimale des copeaux.
• La table est maintenue par un fût central en acier et une barre de guidage.
• La Dégau-Rabot peut être facilement séparable de la toupie scie pour des besoins de manutention passant ainsi dans une porte de 600 mm.
• Guide de dégau de grandes dimensions en alu permettant un réglage facile et précis de 45° à 90 °.
• Pont de protection escamotable offrant sécurité lors de l'usinage et un accès aisé aux 3 fers.

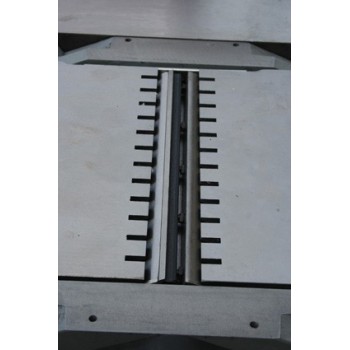

• L'arbre à 3 fers donne un état de surface remarquable. Rouleau d'entrainement strié et linguets anti-rejet
• Lèvres anti-bruit de série.Réduit le bruit d'environ 10 dB(A) Laeq
• Chariot alu ras de lame. Guidage précis par billes en acier sur pistes en acier.
• Insiceur réglable permettant une coupe sans éclats des panneaux revêtus (stratifié, mélaminé, placages, contreplaqué...)
• Cadre de chariot stable et rigide servant pour la mise à format des grands panneaux.
• Règle télescopique avec butée permettant : Coupe d'équerre, coupe d'onglet de 0 à 45° et tennonage
• Guide d'onglet avec tablette 300 x 245 mm, angle de -45° à 45 °, guide extensible jusqu'à 700 mm se fixe sur le chariot.
• Guide parallèle en alu à 2 positions : Pour coupe droite et coupe d'angle de 0 à 45°.
• Pupitre de commande facilement accessible et simple d'utilisation, guides ergonomiques.
• Les volants sont équipés d'une poignées rabattable évitant toute gène.
• Guide de toupie de sécurité à barettes en alu, presseur horizontal et vertical assurant une protection optimale lors de l'usinage.
• Guide de travail à l'arbre, permet un travail en toute sécurité.<
• Réglage micrométrique du guide de sortie.
• Poids total : 445 kg

Caractéristiques techniques du combiné à bois Jean l'ébéniste COMB305 :

Dégauchissage - rabotage :

• Long.totale tables dégau : 1300 mm
• Larg. tables dégau - rabot : 310 mm
• Long. table rabotage : 600 mm
• Inclinaison guide de dégau : 0 - 45°
• Hauteur de rabotage : 190 mm
• Diamètre de l'arbre : 75 mm
• Nombre de fers : 3
• Vitesse d'avance débrayable : 8 m / min
• Prise de copeaux max. dégau : 4
• Prise de copeaux max. rabotage : 3
• Rotation de l'arbre : 4000 t / min
• Diamètre de la buse d'aspiration : 100 mm
• Hauteur de travail : 1080 mm

Mortaiseuse (en option) :

• Mandrin type WESCOTT 0 - 16 mm - Rotation gauche
• Course table verticale 80 mm
• Course table horizontale 160 mm
• Course profondeur 100 mm
• Dimensions table 368 x 161 mm

Toupie - tenonnage :

• Dimensions table fonte 1300 x 300
• Avec rallonge en tôle laquée 1385 x 300
• Dimensions surface de travail 1385 x 540
• Diamètre de l'arbre 30 mm
• Diamètre du puits 150 mm
• Diamètre max. d'outil dans le carter 165 mm
• Course / hauteur de l'arbre 130 / 108
• 3 vitesses par poulie 3500 - 5500 - 7000 tr/ min

Scie :

• Dimensions chariot en alu 1500 x 240
• Dimensions surface de travail 1500 x 840
• Dimensions table fonte 1500 x 300
• Dimensions cadre de chariot 600 x 420
• Régle extensible jusqu'à 2 m
• Largeur de coupe au guide parallèle 550 mm
• Ras de lame course 1400 mm
• Diamètre de la lame 250 mm
• Diamètre de l'inciseur 88 mm
• Hauteur de coupe à 45° et 90° 65 et 45 mm
• Vitesse de la lame 4050 tr / min
• Vitesse de l'inciseur 6300 tr / min

Info : Dimension de la caisse : 160x130x101 cm

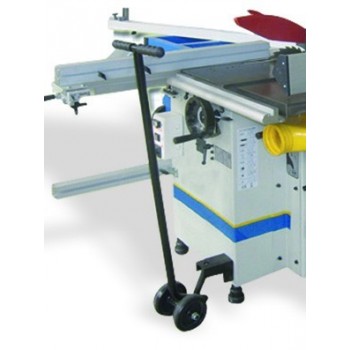

Pensez également au kit de déplacement afin de pouvoir déplacer facilement votre combiné si celui-ci n'a pas sa place définitive dans votre atelier. Il existe des emplacements pré-percés sur le bâti de la machine, il conviendra simplement de fixer les pâtes du kit de déplacement dédié.

Ce combiné à bois Jean l'ébéniste COMB305 est en fait la réunion de 2 machines individuelles : la dégauchisseuse-raboteuse Jean l'ébéniste ML393E avec option mortaiseuse et le combiné toupie-scie Jean l'ébéniste TS1200I. L'avantage des machines individuelles est de ne pas avoir à démonter et remonter des protecteurs, guides, etc... comme un combiné le nécessite lorsqu'on veut passer d'une opération à l'autre.

IMPORTANT POUR LA LIVRAISON ET MISE EN ROUTE DES MACHINES XS !

Les machines XS sont expédiées uniquement par camion 19 tonnes avec haillon. Le lieu de livraison doit impérativement être prévu pour que ce type de camion puisse s'approcher et manoeuvrer facilement. En cas d'accès impossible par ce type de camion, la machine devra rester au dépôt du transporteur proche du client qui organisera alors l'enlèvement par ses propres moyens (remorque, fourgonnette). Si le transporteur a la possibilité de proposer une livraison par camion plus petit, les frais supplémentaires seront à la charge du client et devront être réglés avant la livraison. Mise en route : Les prix ne comprennent pas le montage ou l'installation électrique qui doit être faite par un professionnel afin d'éviter tous dommages sur les moteurs et circuits électriques de la machine que la garantie ne pourra couvrir.
