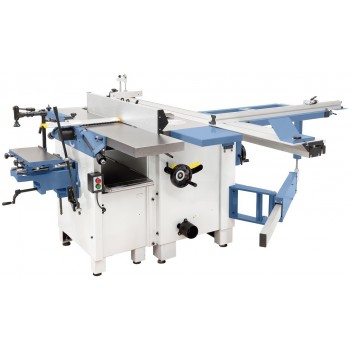

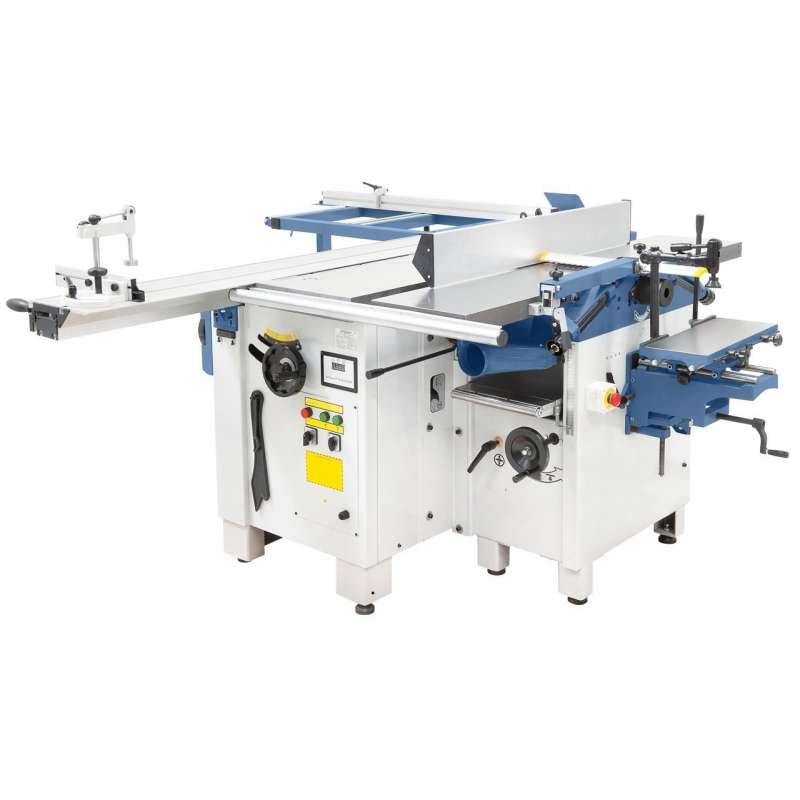

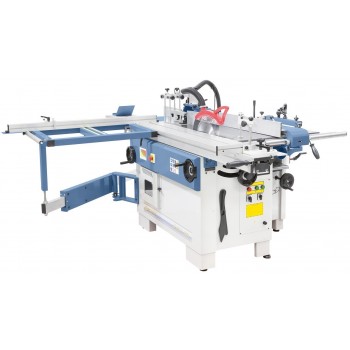

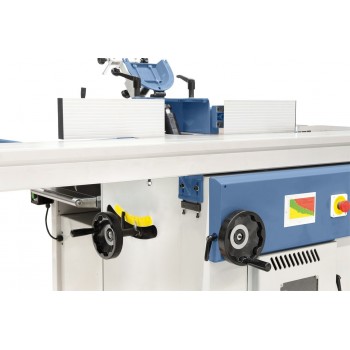

Le combiné à bois Bernardo CF310F offre 6 opérations indispensables en menuiserie !

C'est le combiné idéal du bricoleur et de l'amateur averti qui pourra dégauchir, raboter, scier, toupiller, tenonner et mortaiser à domicile même dans un espace réduit grâce à son gabarit compact !

Recommandation importante de Probois pour de nombreuses machines à bois tel que ce combiné :

• Avant la mise en route toujours vérifier l'intérieur de sa machine, voir si les courroies sont mises correctement, resserrer les boulons, graisser les tables, etc... car les différents transports occasionnent des vibrations.
• Toujours utiliser une rallonge électrique de 2,5² de grosseur de fil
• La rallonge ne doit pas excéder 10 mètres et ne doit pas être enroulée
• Prévoir un compteur électrique avec des fusibles spéciaux démarrage machine d'au moins 20A
• Avoir un compteur électrique aux normes avec neutre et terre
• Toujours travailler avec un aspirateur à copeaux pour votre santé et pour la garantie de la machine
• Toujours graisser les tables en fonte avec du glisse-bois
• Toujours travailler avec les protections en place
• Ne pas travailler avec des fers désaffûtés ou émoussés cela peut endommager le mécanisme, l'avance de la raboteuse, casser la courroie
• La machine ne démarre pas ? Sans doute le carter d'éjection des copeaux est mal mis en place côté dégauchisseuse raboteuse, c'est une sécurité !

Description générale du combiné à bois Bernardo CF310F :

• Puissants moteurs pour garantir un résultat optimal même à usage intensif

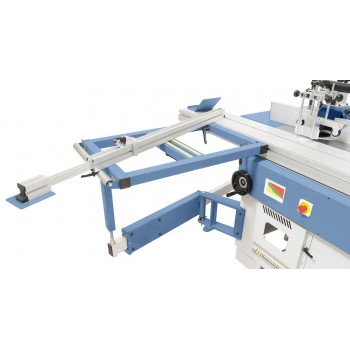

• Table coulissante à rouleaux pour simplifier la manipulation des grandes pièces
• Parties en aluminium (chariot de coupe, guides, etc.) anodisées

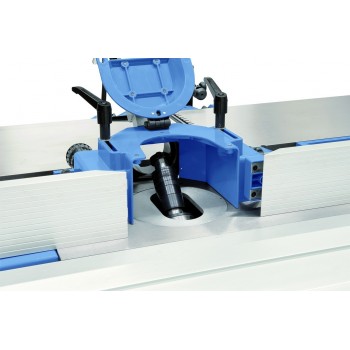

• Capot de toupie avec rails de guidage en aluminium des deux côtés
• Grand bloc de fraisage en fonte grise inclinable de 0° à -45°
• Guide télescopique avec butées escamotables et réglage rapide

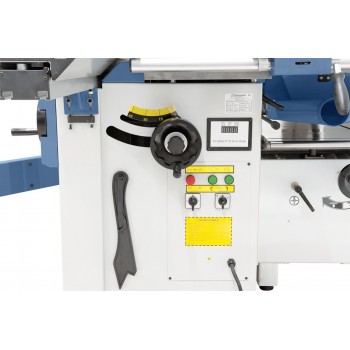

• Indicateur digital de vitesse de fraise, lecture rapide et simple
• Guide prismatique stable, inclinable de 90° à 45°
• Arbre à 4 fers sans maintenance, fers en acier HSS 18 %
• Capot de toupie massif avec buse d'aspiration 100 mm
• Broche de fraisage à équilibrage dynamique pour un fonctionnement précis
• Dimensions machine : 2600 x 2700 x 1280 mm
• Poids total 675 kg
• Machine triphasée

Caractéristiques techniques de chaque opération du combiné Bernardo CF310F :

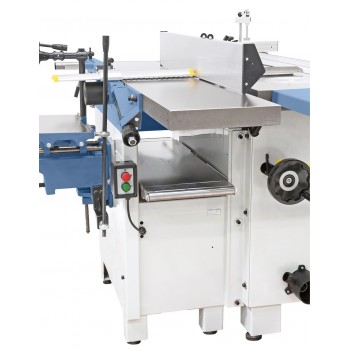

Dégauchisseuse

• Largeur de coupe : 310 mm
• Longueur de table : 1600 mm
• Hauteur de table : 950 mm
• Vitesse de l'arbre : 4100 tr/min
• Nombre de fers : 4
• Diamètre de l'arbre : 95 mm

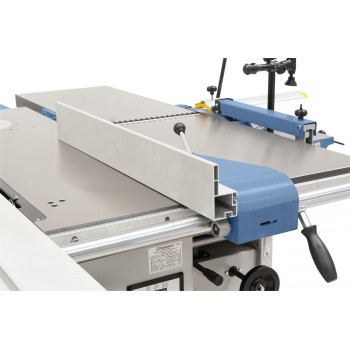

• Guide : 1100 x 150 mm
• Guide inclinable : 90° à 45°
• Enlèvement par passe maxi : 5 mm
• Puissance en continu 400V S1 100 % : 2,2 kW (3,0 ch)
• Puissance 400V S6 40 % : 3,0 kW (4,0 ch)

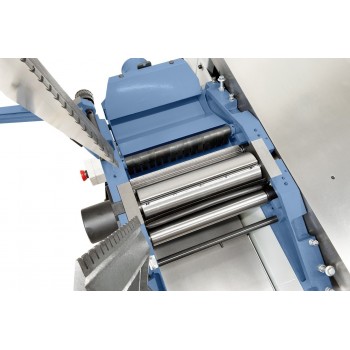

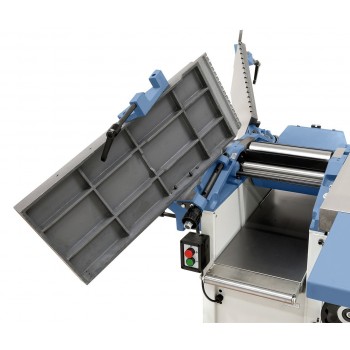

Raboteuse

• Longueur de table : 750 / 930* mm
• Largeur de rabot : 305 mm
• Hauteur de rabotage, mini/maxi : 5 - 230 mm
• Enlèvement par passe maxi : 5 mm
• Vitesse d'avance : 6 m/min
• ø buse d'aspiration : 100 mm

Mortaiseuse

• Dimensions de table : 450 x 190 mm
• Mandrin Westcott : 0 - 16 mm
• Profondeur de perçage maxi : 125 mm
• Course de chariotage : 175 mm
• Hauteur réglable : 115 mm

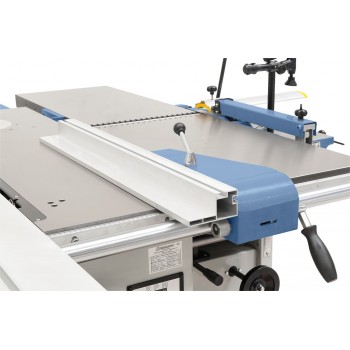

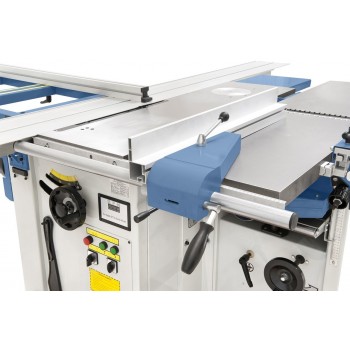

Scie circulaire

• Dimensions table : 1300 x 380 mm
• Hauteur de table : 950 mm
• Rallonge de table : 310 x 350 mm
• Table coulissante à rouleau : 880 x 580 mm
• Chariot de coupe : 2600 x 270 mm
• Course table coulissante : 2600 mm
• Diam. lame maxi : 315 x 30 mm
• Hauteur de coupe maxi à 90° / 45° : 100 / 80 mm
• Largeur de coupe avec guide parallèle : 630 mm
• Vitesse de rotation lame : 4500 tr/min
• Vitesse de rotation inciseur : 8500 tr/min
• Inciseur : 90 x 20 mm
• ø buse d'aspiration : 95 mm
• Puissance en continu 400V S1 100 % : 3,0 kW (4,0 ch)
• Puissance 400V S6 40 % : 4,2 kW (5,7 ch)

Toupie

• Diamètre arbre : 30 mm
• Hauteur réglable : 125 mm
• Broche inclinable : 0° à -45°
• Ouverture dans la table : 80 / 110 / 150 / 200 mm
• Hauteur d'outil maxi : 110 mm
• Diam. d'outil maxi : 180 mm
• Vitesse de broche : 1800 / 3000 / 6000 / 9000 tr/min
• ø buse d'aspiration : 100 mm
• Puissance en continu S1 100 % : 2,8 kW (3,8 ch)
• Puissance S6 40 % : 3,9 kW (5,3 ch)
• Tension : 400 V

 Le combiné Bernardo CF310F est livré avec :

• Fer : 310 x 30 x 3 mm
• Rallonge de table de rabotage à rouleaux
• Mortaiseuse
• Mandrin Westcott 0 - 16 mm
• Bride excentrique
• Lame carbure 315 x 3,0 x 30 mm / 40 dents
• Inciseur 90 x 3,0 x 20 mm / 12 dents

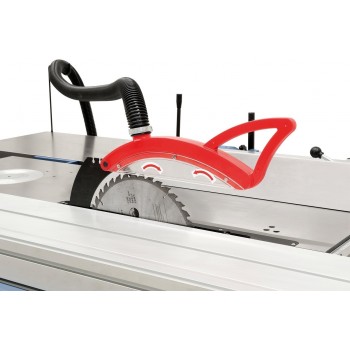

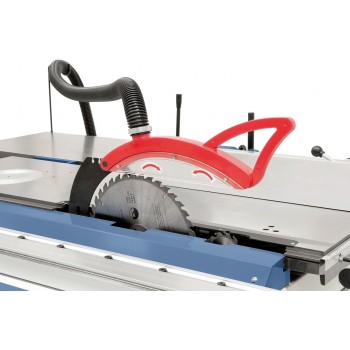

• Protecteur de lame de scie avec buse d'aspiration et flexible
• Guide d'onglet avec bride excentrique
• Support pantographe
• Rallonge de table
• Guide télescopique avec butées escamotables
• Table coulissante à rouleau

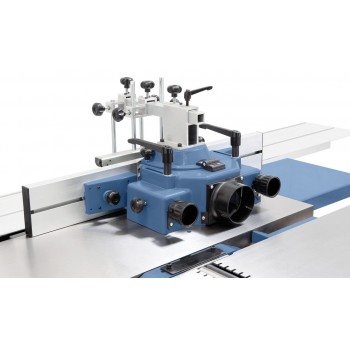

• Capot de toupie
• Inversion du sens de rotation de la broche de fraisage
• Indicateur digital de vitesse de la broche de fraisage
• Poussoir
• 2 poignées coulissantes
• Outillage de service

IMPORTANT POUR LA LIVRAISON ET MISE EN ROUTE DES MACHINES XL !

Les machines XL sont expédiées uniquement par camion 38 tonnes. Le lieu de livraison doit impérativement être prévu pour que ce type de camion puisse s'approcher et manoeuvrer facilement. Mise en route : Les prix ne comprennent pas le montage ou l'installation électrique qui doit être faite par un professionnel afin d'éviter tous dommages sur les moteurs et circuits électriques de la machine que la garantie ne pourra couvrir.

Attention : Machine technique dont le montage et l'installation doit être effectuée par une personne avertie. En achetant cette machine, le client s'engage à être en mesure d'effectuer l'installation par ses propres moyens. Il n'y a pas de déplacement d'un technicien assurant la main d'oeuvre, le fabricant prend en charge seulement les pièces dans le cadre de la garantie uniquement si le problème provient bien d'un défaut de construction et non d'utilisation.
