Descriptif général du combiné toupie-scie Bernardo PSM2600 - 400 V :

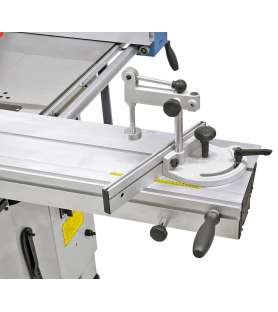

• Table coulissante à rouleau pour simplifier la manipulation des grandes pièces
• Guide longitudinal télescopique à butée rabattable avec réglage fin de série
• Lecture simple et rapide de la vitesse de broche sur affichage digital
• Robuste capot de toupie avec rails de guidage en aluminium à réglage de précision
• Grand bloc de fraisage en fonte grise inclinable de 0° à -45°
• Grand atout de cette machine : diamètre de lame 315 mm utilisable même avec l'inciseur
• Bâti machine en acier et fonte grise, indéformable
• Table coulissante stable pour passer les grands panneaux lourds sans aide

Le combiné toupie-scie Bernardo PSM2600 est livré avec :

• Support pantographe
• Capot de toupie
• Dispositif de protection et d'appui
• Rallonges de table (arrière et latérale)
• Guide télescopique
• Inciseur 90 x 20 x 3 mm / 13 dents
• Protecteur de lame de scie avec buse d'aspiration et flexible
• Guide d'onglet avec bride excentrique
• Guide longitudinal à réglage fin
• Table coulissante à rouleau
• Lame carbure 315 x 3,0 x 30 mm / 40 dents
• Indicateur digital de vitesse de la broche de fraisage
• Inversion du sens de rotation de la broche de fraisage
• Poussoir
• Outillage de service

Caractéristiques techniques du combiné toupie-scie Bernardo PSM2600 - 400 V :

Scie circulaire

• Dimensions table : 1300 x 380 mm
• Hauteur de table : 970 mm
• Rallonge de table : 350 x 310 mm
• Rallonge de table latérale : 800 x 880 mm
• Table coulissante à rouleau : 940 x 580 mm
• Chariot de coupe : 2600 x 270 mm
• Course table coulissante : 2600 mm
• Diam. lame maxi : 315 x 30 mm
• Hauteur de coupe maxi à 90° / 45° : 100 / 80 mm
• Largeur de coupe avec guide parallèle : 1220 mm
• Vitesse de rotation lame : 4500 tr/min
• Vitesse de rotation inciseur : 8500 tr/min
• Inciseur : 90 x 20 mm
• ø buse d'aspiration : 95 mm
• Puissance en continu S1 100 % : 3,0 kW (4,0 ch)
• Puissance S6 40 % : 4,2 kW (5,7 ch)

Toupie

• Diamètre arbre : 30 mm
• Hauteur réglable : 140 mm
• Broche inclinable : 0° à 45°
• Ouverture dans la table : 200 mm
• Hauteur d'outil maxi : 110 mm
• Diam. d'outil maxi : 180 mm
• Vitesse de broche : 1800 / 3000 / 6000 / 9000 tr/min
• Puissance en continu S1 100 % : 2,8 kW (3,8 ch)
• Puissance S6 40 % : 3,9 kW (5,3 ch)
• Tension : 400 V
• Dimensions machine (L x P x H) : 2600 x 2900 x 1260 mm
• Poids env. : 440 kg

Recommandation importante de Probois pour de nombreuses machines à bois :

• Avant la mise en route toujours vérifier l'intérieur de sa machine, voir si les courroies sont mises correctement, resserrer les boulons, etc... car les différents transports occasionnent des vibrations.
• Toujours utiliser une rallonge électrique de 2,5² de grosseur de fil
• La rallonge ne doit pas excéder 10 mètres et ne doit pas être enroulée
• L'utilisation de touret, triplettes ou multi-prises est INTERDIT
• Avoir un compteur électrique aux normes avec neutre et terre
• Toujours travailler avec un aspirateur à copeaux pour votre santé et pour la garantie de la machine
• Toujours travailler avec les protections en place
• Ne pas travailler avec des outils désaffûtés ou émoussés cela peut endommager le mécanisme interne.

IMPORTANT POUR LA LIVRAISON ET MISE EN ROUTE DES MACHINES XL !

Les machines XL sont expédiées uniquement par camion 38 tonnes. Le lieu de livraison doit impérativement être prévu pour que ce type de camion puisse s'approcher et manoeuvrer facilement. En cas d'accès possible uniquement par camion 19 tonnes (au minimum), il faut nous en informer au préalable pour qu'une solution soit trouvée. Si cela engendre des frais de livraison supplémentaires, ils devront être réglés avant l'expédition. Mise en route : Les prix ne comprennent pas le montage ou l'installation électrique qui doit être faite par un professionnel afin d'éviter tous dommages sur les moteurs et circuits électriques de la machine que la garantie ne pourra couvrir.
