Descrizione generale del tornio e fresatrice per metalli Bernardo Proficenter 700 Top con display digitale a 2 assi:

• Ideale per la lavorazione di acciaio, materiali non ferrosi e plastica
• Di serie con variatore elettronico di velocità
• Elevata precisione di concentricità del naso del mandrino temprato (≤ 0,009 mm)
• Mandrino con cuscinetto conico regolabile di grado P5
• Standard con barra di scorrimento per avanzamento automatico longitudinale e trasversale
• Solido telaio con slitta da banco temprata a induzione e rettificata
• Display digitale della corsa del mandrino e della velocità di rotazione
• Testa di fresatura girevole su entrambi i lati per foratura angolare, fresatura di smussi, ecc.
• Abbassamento e sollevamento del mandrino tramite leva, regolazione di precisione tramite manovella
• Motore DC con convertitore di frequenza per una migliore efficienza e coppia elevata

Caratteristiche tecniche del tornio e fresatrice per metalli Bernardo Proficenter 700 Top con display digitale a 2 assi:

Tornio

• Interasse: 700 mm
• Altezza centrale: 150 mm
• Diametro lavorabile sopra il bancale: 300 mm
• Passaggio mandrino: 38 mm
• Cono mandrino: CM 5
• Gamma di velocità di rotazione, variabile: 70 - 380/380 - 2000 giri/min
• Avanzamenti longitudinali: (14) 0,07 - 0,65 mm / giro
• Avanzamenti trasversali: (11) 0,03 - 0,12 mm / giro
• Filettature metriche: (18) 0,2 - 3,5 mm
• Filettature in pollici: (21) 8 - 56 tpi
• Corsa del cannotto della contropunta: 85 mm
• Cono manicotto contropunta: CM 3
• Dimensioni della scanalatura a T del carrello: 12 mm
• Potenza continua S1 100%: 0,85 kW / 230 V
• Potenza S6 40%: 1,1 kW / 230 V

Fresatrice

• Diametro massimo di foratura: 20 mm
• Capacità massima di spianatura: 63 mm
• Capacità di fresatura massima: 20 mm
• Collo d'oca: 170 mm
• Velocità del mandrino, variabile: 50 - 2250 giri/min
• Cono mandrino: CM 2
• Testa di fresatura regolabile: da -90° a +90°
• Regolazione dell'altezza della testa di fresatura: 260 mm
• Potenza continua S1 100%: 0,60 kW / 230 V
• Potenza S6 40%: 0,90 kW / 230 V
• Dimensioni macchina (L x P x A) *: 1380 x 640 x 1020 mm
• Peso totale ca. : 298 kg

* senza base

Il tornio e fresatrice per metalli Bernardo Proficenter 700 Top con display digitale a 2 assi viene fornito con:

• Indicatore digitale a 2 assi i200 con schermo LCD

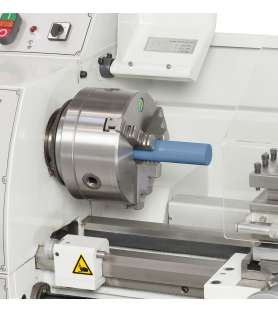

• Mandrino a 3 griffe DK11-160 mm
• Flangia da 160 mm
• Mandrino per chiavi 1 - 13 mm / B 16
• Albero di montaggio mandrino CM 2 / B 16
• Contropunte fisse
• Pignoni intercambiabili
• Torretta a 4 posizioni
• Limitatore di coppia
• Guida longitudinale micrometrica
• Traversa e carro superiore
• Convertitore di frequenza
• Tirante M 10
• Indicatore di profondità digitale
• Indicatore di velocità digitale
• Protezione mandrino
• Protezione per vite di comando
• Involucro posteriore
• Strumenti di servizio
